کلید هوایی زیمنس Siemens

معرفی کلید هوایی زیمنس

کلید هوایی زیمنس ACB مخفف عبارت Air Circuit Breaker می‌باشد. این کلید هوایی یک قطع‌کننده قدرت است که به عنوان یکی از اجزای اصلی سیستم توزیع برق در صنایع، ساختمان‌ها و ایستگاه‌های توزیع برق استفاده می‌شود.

این کلید هوایی برای قطع و وصل کردن جریان الکتریکی در مدارهای برق با ولتاژ بالا و جریان قوی استفاده می‌شود و به دلیل داشتن عمر طولانی، قابلیت کنترل دقیق و پایداری بالا در برقراری تغذیه، یکی از محبوب‌ترین و مورد استفاده قرار گرفته در صنعت برق است.

کلید هوایی زیمنس ACB قابلیت قطع جریان الکتریکی با توان بالا را دارا می‌باشد و در برابر شوک الکتریکی و نوسانات ولتاژ محافظت می‌کند. همچنین این کلید هوایی با توجه به ساختار خاص خود، قابلیت توزیع بار برق را نیز دارد.

این کلید هوایی در مدارهای توزیع برق با ولتاژ بالا به کار می‌رود و قادر به قطع جریان الکتریکی در صورت بروز خطا و نقص در سیستم است. همچنین، این کلید هوایی دارای قابلیت مانیتورینگ توان مصرفی، آمپر و ولتاژ می‌باشد که باعث افزایش امنیت و بهره‌وری سیستم توزیع برق می‌شود.

از دیگر ویژگی‌های کلید هوایی زیمنس ACB می‌توان به قابلیت تعویض سریع و ساده، دارا بودن شکل‌های مختلف بسته به نیاز مشتری، مقاومت بالا در برابر حرارت و حفاظت در برابر اثرات زیست محیطی اشاره کرد.

سری های مختلف کلید هوایی زیمنس

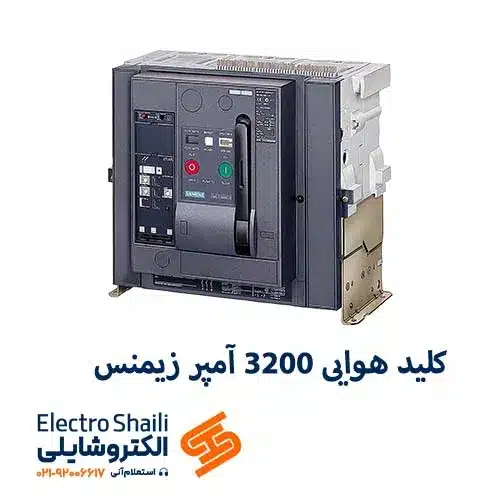

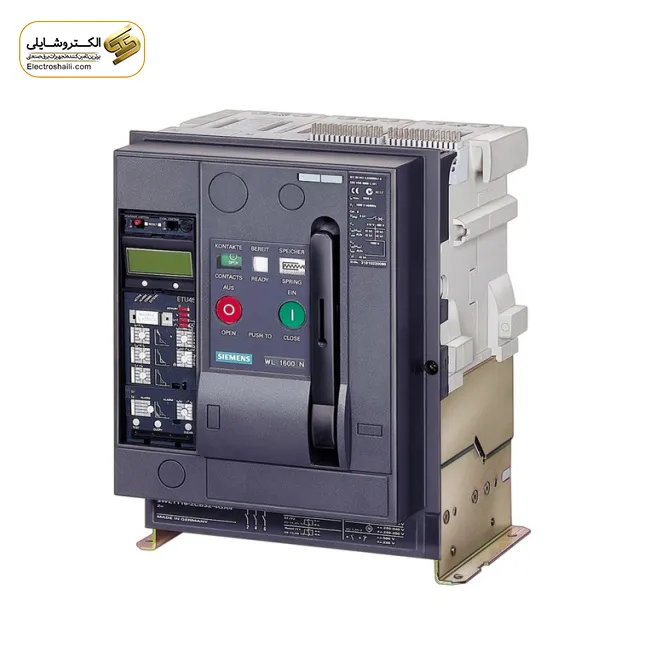

کلید هوایی زیمنس سری 3WL

کلید های هوایی زیمنس سری 3WL در چهار اندازه مختلف در دسترس هستند، هر کدام شامل طراحی 3 و 4 پل و یک محدوده توان از 630 آمپر تا 6300 آمپر را پوشش می‌دهند. پرتفوی مدولار این امکان را ارائه می‌دهد که به راحتی مونتاژ شده و در مراحل بعدی قابل تنظیم باشد.

کلید های هوایی زیمنس سری 3WL – چندمنظوره و انعطاف‌پذیر پنج سطح توان از نظر قابلیت شکست کوتاه برای همه برنامه‌ها در دسترس به عنوان توقف‌کننده‌های مدار و توقف‌کننده‌های مدار غیرخودکار در نسخه AC در دسترس به عنوان یک توقف‌کننده مدار در نسخه DC ماژول‌ها می‌توانند به خصوص برای واحدهای سفر الکترونیکی برای نصب پسامدول شوند تکنولوژی‌های اتصال مختلف گزینه اتصال ماژول‌های ورودی و خروجی خارجی استانداردهای امنیتی بالا به دلیل حفاظت سخت‌افزاری و فریمور امضاشده.

مزایا

1. نیاز به فضای کم

   • کلید های هوایی زیمنس سری 3WL1 نیاز به فضای کمی دارند.
   • دستگاه‌های اندازه I (تا 2000 آمپر) درون یک پنل سوئیچبورد با عرض 400 میلیمتر جا می‌شوند.
   • دستگاه‌های اندازه III (تا 6300 آمپر) کوچکترین اندازه در دسته خود هستند و با عرض 704 میلیمتر درون یک پنل سوئیچبورد با عرض 800 میلیمتر جا می‌شوند.
   • تعداد بالای چرخه‌های عملکرد الکتریکی و مکانیکی و ارزش‌های Icw(1s) که معمولاً با ارزش‌های Icu و Ics دستگاه‌های سوئیچینگ همخوانی دارند، امکان استفاده در هر برنامه‌ای را فراهم می‌کنند.
2. طراحی مدولار:
   • اجزاء مانند رهاش کمکی، مکانیسم‌های عملکرد موتوری، واحدهای سفر الکترونیکی، سنسورهای جریان، سوئیچ‌های اطلاع‌رسانی مدار کمکی، دستگاه‌های تنظیم خودکار، قفل‌های میانی و مکانیسم‌های عملکرد مشغول می‌توانند در مراحل بعدی مبادله یا به‌روزرسانی شوند، بنابراین امکان تنظیم توقف‌کننده مدار بر اساس نیازهای جدید و متغیر وجود دارد.
   • تمام اجزاء اصلی تماس می‌توانند جهت افزایش عمر خدمات توقف‌کننده مدار جایگزین شوند.
3. ماژول‌های قابل نصب برای واحدهای سفر الکترونیکی:
   • قابلیت مدولار یکی از ویژگی‌های اصلی کلید های هوایی 3WL1 است.
   • ال‌سی‌دی‌ها، ماژول‌های خرابی زمین، پلاگین‌های امتیاز و ماژول‌های ارتباطی برای واحدهای سفر الکترونیکی برای نصب و تطبیق سریع و آسان در دسترس هستند.
4. توابع ارتباطی/اندازه‌گیری:
   • استفاده از توقف‌کننده‌های مدار مدرن قابل ارتباط امکانات جدیدی را در زمینه‌های راه‌اندازی، پارامتری‌سازی، تشخیص، نگهداری و عملیات فراهم می‌کند.
   • این امر امکانات مختلفی برای کاهش هزینه‌ها و بهبود بهره‌وری در کارخانه‌های صنعتی، ساختمان‌ها و پروژه‌های زیرساختی فراهم می‌آورد:
     • پارامتری‌سازی سریع و قابل اعتماد
     • اطلاعات و واکنش به موقع می‌تواند از توقف کارخانه جلوگیری کند
     • مدیریت تشخیصی مؤثر
     • ارزش‌های اندازه‌گیری پایه برای مدیریت بهره‌وری باریک، برای تهیه نمودارهای تقاضای برق و تخصیص انرژی به مراکز هزینه
     • نگهداری پیشگیرانه خطر از دست دادن گرانبه‌ای کارخانه
     • تابع اندازه‌گیری با یک دامنه وسیع از مقادیر اندازه‌گیری مانند جریان، ولتاژ، انرژی، توان و غیره.
     • قابل استفاده در شبکه‌های 690 ولتی

کاربرد:

• به عنوان توقف‌کننده‌های تغذیه-ورودی، توزیع، وصله و توقف‌کننده‌های تغذیه-خروجی در نصب‌های الکتریکی.
• برای سوئیچینگ و حفاظت از موتورها، کپاسیتورها، ژنراتورها، ترانسفورماتورها، سیم‌های بار و کابل‌ها.

انتگراسیون با سیستم الکترونیک و کنترل:

• کلید های هوایی به خانواده محصولات SENTRON از دستگاه‌های حفاظت، سوئیچینگ، اندازه‌گیری و نظارت تعلق دارند و می‌توانند در محدوده 16 تا 6300 آمپر مورد استفاده قرار گیرند.

کلید هوایی زیمنس سری 3WA

کلید هوایی زیمنس سری 3WA به عنوان توقف‌کننده‌های تغذیه-ورودی، وصله و توقف‌کننده‌های تغذیه-خروجی در نصب‌های الکتریکی در صنعت، ساختمان‌ها و برنامه‌های زیرساختی استفاده می‌شوند.

این توقف‌کننده‌ها به‌طور قابل اعتماد سیستم‌ها و ماشین‌آلات را از آسیب حفاظت می‌کنند و با تشکیل مقاوم، کیفیت برتر و توابع محافظتی هوشمند، از توقف سیستم، توقف‌های بلند مدت و هزینه‌های ناشی از آنها جلوگیری می‌کنند. با توجه به گزینه‌های ارتباطی مدولار، آنها قابلیت ادغام در سیستم‌های کنترل الکترونیکی، نگهداری و مدیریت انرژی را دارند.

با سه اندازه برای برنامه‌های AC و یک اندازه برای برنامه‌های DC، کلید هوایی 3WA یک محدوده توان از 630 آمپر تا 6300 آمپر را پوشش می‌دهند. آنها در نسخه‌های 3 و 4 پل در دسترس هستند. ابزارهای ساده و تعاملی انتخاب و پکیج‌های عملکردی، پیچیدگی برنامه‌ریزی و انتخاب را به‌طور قابل توجهی کاهش می‌دهند. بر اساس استانداردهای فعلی IEC 60947-1/-2، کلید هوایی 3WA می‌توانند در سراسر جهان استفاده شوند.

کلید هوایی زیمنس سری 3WJ

کلید اتوماتیک هوایی

کلید هوایی ACB (Air Circuit Breaker) یک قطع‌کننده قدرت است که برای قطع و وصل کردن جریان الکتریکی در مدارهای برق با ولتاژ بالا و جریان قوی استفاده می‌شود. به عنوان یکی از اجزای اصلی سیستم توزیع برق در صنایع، ساختمان‌ها و ایستگاه‌های توزیع برق مورد استفاده قرار می‌گیرد.

کلید اتوماتیک هوایی ACB با استفاده از هوا به عنوان ماده فشار دهنده، قابلیت قطع جریان الکتریکی با توان بالا را دارا می‌باشد و در برابر شوک الکتریکی و نوسانات ولتاژ محافظت می‌کند. همچنین این کلید هوایی با توجه به ساختار خاص خود، قابلیت توزیع بار برق را نیز دارد.

کلید اتوماتیک هوایی ACB قابلیت تنظیم آمپر ولتاژ، وضعیت بار و کنترل دقیق جریان الکتریکی را داراست. همچنین با داشتن ویژگی‌هایی مانند قابلیت مانیتورینگ توان مصرفی و حفاظت در برابر اثرات زیست محیطی، به افزایش امنیت و بهره‌وری سیستم توزیع برق کمک می‌کند.

از دیگر ویژگی‌های کلید اتوماتیک هوایی ACB می‌توان به قابلیت تعویض سریع و ساده، دارا بودن شکل‌های مختلف بسته به نیاز مشتری و مقاومت بالا در برابر حرارت اشاره کرد.

وظیفه کلید هوایی

کلید هوایی ACB در تابلوهای برق نقش مهمی در مدیریت و کنترل اتصالات برقی و ایمنی سیستم برق دارد. این کلیدها در شبکه‌های برق قدرت، صنعتی، ساختمانی و همچنین سیستم‌های تولیدی و توزیعی برق مورد استفاده قرار می‌گیرند.

وظیفه کلید هوایی ACB در تابلو برق شامل موارد زیر است:

1. قطع و وصل کردن اتصالات برقی: این کلیدها با قطع و وصل کردن جریان برق، امکان کنترل و مدیریت اتصالات برقی در سیستم برق را فراهم می‌کنند.
2. حفاظت از سیستم برق: کلید هوایی ACB با ایجاد قطع جریان در صورت بروز خطا و نقصان در سیستم، برای حفاظت از تجهیزات الکتریکی و پیشگیری از وقوع حوادث برقی ایمنی فراهم می‌کند.
3. کنترل کننده مدارهای الکتریکی: با قابلیت تنظیم جریان و ولتاژ خروجی، کلید هوایی ACB به عنوان یک کنترل کننده قابل اعتماد برای مدارهای الکتریکی عمل می‌کند.
4. نظارت بر تجهیزات الکتریکی: با داشتن قابلیت اندازه‌گیری و نظارت بر جریان، ولتاژ و توان در سیستم برق، کلید هوایی ACB به صورت پیشگیرانه، در صورت بروز مشکلات، تشخیص خطا و انجام تعمیرات و نگهداری از تجهیزات الکتریکی کمک می‌کند.
5. مدیریت بار برق: با داشتن قابلیت مدیریت بار، کلید هوایی ACB به صورت هوشمندانه در مدیریت انتقال و توزیع بار در سیستم برق کمک می‌کند.

اجزای کلید هوایی ACB

کلید هوایی ACB یک تجهیزات الکتریکی پیچیده است که از اجزای مختلفی تشکیل شده است. برخی از اجزای اصلی کلید هوایی ACB عبارتند از:

1. موتور درایو: این قسمت مسئول حرکت دادن قطعات کلید هوایی ACB است. این موتور درایو به صورت خودکار عمل می کند و می تواند کنترل موقعیت کلید هوایی را در دست بگیرد.
2. کنتاکتور ها: این قسمت برای قطع و وصل جریان الکتریکی در مدار استفاده می شود. کنتاکتورها با عملکرد مشابه با کلیدهای سوئیچ، فشار داده می شوند تا مدار قطع یا وصل شود.
3. خازن ها: خازن ها برای اصلاح ضریب توان قدرت در مدار استفاده می شوند. با کاهش تناوب جریان های الکتریکی زائد، خازن ها افزایش کیفیت برق و بهبود ضریب توان قدرت در سیستم ایجاد می کنند.
4. محافظ حرارتی: این قسمت مسئول کنترل دمای کلید هوایی ACB است. در صورتی که دمای کلید هوایی بالاتر از حد مجاز باشد، محافظ حرارتی از کار افتادن کلید هوایی جلوگیری می کند.
5. محافظ حرکتی: این قسمت برای جلوگیری از حرکت بدون کنترل کلید هوایی ACB در صورت بروز خطا، طراحی شده است. این محافظ حرکتی می تواند قطع حرکت کلید هوایی ACB در صورت بروز خطا را انجام دهد.

ساختار کلید هوایی زیمنس

کلید هوایی زیمنس (Siemens ACB) شامل چند بخش اصلی است که عبارتند از:

1- بدنه: بخش اصلی کلید هوایی که شامل جعبه‌ای است که در آن بخش‌های دیگر به‌وسیله پیچ‌ها یا پیچ‌های خودقلاوی اتصال می‌یابند.

2- واحد قطع و وصل: این واحد شامل موتور درایو که کاری که انجام می‌دهد، فشرده‌سازی فنرهای فشار قوی است. همچنین یک سیستم محرک کننده و یک مکانیزم انتقال قدرت دارد. واحد قطع و وصل با دستور دادن توسط کاربر، با استفاده از این قطعه، کلید را قطع یا وصل می‌کند.

3- واحد سیستم خنک‌کننده: هدف این بخش، جلوگیری از افزایش دما در کلید هوایی است. در واحد سیستم خنک‌کننده، هوا از طریق یک فن خنک‌کننده به داخل داخل کلید هوایی هدایت می‌شود و باعث خنک‌کنی قطعه می‌شود.

4- واحد سیستم انتقال جریان: هدف این بخش، انتقال جریان الکتریکی به سمت بخش‌های دیگر کلید هوایی است. این واحد شامل سیم‌ها، موصل‌ها، مفصل‌ها و پیچ‌های قابل تنظیم است.

5- واحد سیستم کنترل و مانیتورینگ: با استفاده از این واحد، کاربران می‌توانند وضعیت کلید هوایی را کنترل کرده و مانیتور کرد. این واحد شامل یک پنل کنترل با دکمه‌های مختلف و یک نمایشگر الکترونیکی است.

تاریخچه شرکت زیمنس

شرکت زیمنس یک شرکت چند ملیتی آلمانی است که در زمینه تولید محصولات الکترونیکی و الکتریکی فعالیت می‌کند. تأسیس شرکت زیمنس به سال ۱۸۴۷ برمی‌گردد که آقای ورنر فون زیمنس در شهر برلین آن را تأسیس کرد. در آغاز فعالیت خود، شرکت زیمنس با تولید ساعت و دستگاه‌های اندازه‌گیری آغاز کرد.

در دهه ۱۸۸۰، شرکت زیمنس وارد صنعت برق شد و با توسعه تکنولوژی تولید ژنراتورهای برق و تولید برق، به یکی از بزرگترین تولیدکنندگان تجهیزات برق در جهان تبدیل شد. در دهه ۱۹۵۰، شرکت زیمنس با تولید محصولات جدیدی مانند کامپیوترها، تلویزیون‌های رنگی و سیستم‌های کنترل صنعتی، به یک شرکت چند صنعتی و متنوع تبدیل شد.

در سال‌های بعد، شرکت زیمنس با تولید محصولات پیشرفته در زمینه‌های نفت و گاز، پزشکی، خودروسازی و تولید برق از منابع تجدیدپذیر، به یک شرکت چندملیتی با فعالیت‌های جهانی تبدیل شد. امروزه، شرکت زیمنس با بیش از ۳۷۰ هزار کارمند و فروش در بیش از ۲۰۰ کشور جهان، یکی از بزرگترین شرکت‌های الکترونیکی و الکتریکی در جهان محسوب می‌شود.

شرکت زیمنس در طول تاریخ خود با موفقیت‌ها و برخورداری از تکنولوژی‌های پیشرفته مواجه بوده است. در دهه ۱۹۶۰، شرکت زیمنس با تولید مواد نیمه‌رسانا، به عنوان یکی از بزرگترین تولیدکنندگان مواد نیمه‌رسانا در جهان شناخته شد. در دهه ۱۹۸۰، شرکت زیمنس با تولید انواع محصولات تلفن همراه و نرم‌افزارهای مربوط به آن، به یک شرکت بزرگ در صنعت تکنولوژی ارتباطات تبدیل شد.

به طور کلی، شرکت زیمنس در طول تاریخ خود با تمرکز بر تحقیق و توسعه، پیشرفت تکنولوژی و تولید محصولات پیشرفته، به یکی از بزرگترین شرکت‌های صنعتی جهان تبدیل شده است. امروزه، شرکت زیمنس در بیش از ۲۰۰ کشور جهان حضور دارد و در زمینه‌های مختلفی مانند صنایع برق و الکترونیک، تجهیزات پزشکی، سیستم‌های حمل و نقل، خطوط انتقال انرژی و غیره فعالیت دارد. شرکت زیمنس در حال حاضر یکی از بزرگترین شرکت‌های جهان با فروش سالانه بیش از ۹۰ میلیارد یورو و دارای چندین بخش مختلف مانند شبکه‌های برق، نفت و گاز، خودروسازی، راه آهن، ارتباطات و غیره است.

مزایای استفاده از کلید هوایی زیمنس

استفاده از کلید هوایی زیمنس (ACB) برای سیستم‌های قدرت می‌تواند بسیاری از مزایا را داشته باشد. برخی از این مزایا عبارتند از:

۱. ایمنی بالا: کلید هوایی زیمنس دارای سیستم ایمنی فوق العاده ای است که به عنوان یک سیستم حفاظتی برای تجهیزات الکتریکی شناخته می شود. این کلید هوایی برای محافظت در مقابل اتصال کوتاه، افزایش جریان، ولتاژ غیرعادی و سایر خطرات الکتریکی طراحی شده است.

۲. قابلیت تنظیم: کلید هوایی زیمنس، به عنوان یک تجهیز قدرت، قابلیت تنظیم جریان ولتاژ و محافظت را داراست. این قابلیت تنظیم باعث می شود که تجهیزات الکتریکی در مقابل جریان‌های غیر عادی محافظت شود و به طور اتوماتیک قطع شود.

۳. عمر طولانی: کلید هوایی زیمنس به دلیل استفاده از تکنولوژی پیشرفته، قابلیت عمر طولانی را دارد. این کلید هوایی دارای عمر مفید بالایی است و به طور مداوم می توان از آن استفاده کرد.

۴. قابلیت اطمینان: کلید هوایی زیمنس به دلیل استفاده از تکنولوژی پیشرفته، قابلیت اطمینان بالایی را دارد. این کلید هوایی دارای قابلیت هشدار قبل از خرابی است و در صورت بروز خطر، به طور خودکار عمل می کند.

۵. قابلیت کنترل و نظارت: کلید هوایی زیمنس به طور مداوم از طریق سیستم کنترل و نظارت مدیریت می شود. این قابلیت به مدیران اجازه می دهد

مقایسه کلید هوایی زیمنس و کلید هوایی ال اس

کلید هوایی زیمنس و کلید هوایی LS (ال اس) دو نوع کلید هوایی برای سیستم‌های قدرت هستند. برای مقایسه این دو نوع کلید، باید به مزایا و معایب هر کدام پرداخت.

مزایای کلید هوایی زیمنس:

• ایمنی بالا
• قابلیت تنظیم
• عمر طولانی
• قابلیت اطمینان
• قابلیت کنترل و نظارت

مزایای کلید هوایی LS:

• قیمت کمتر
• دسترسی آسان‌تر به قطعات یدکی
• قابلیت توسعه سیستم با توجه به نیاز

با توجه به این مزایا، می‌توان گفت که اگر نیاز به یک کلید هوایی با عملکرد بالا و قابلیت اطمینان بالا وجود دارد، کلید هوایی زیمنس بهترین گزینه است. اما اگر مهمترین عامل برای شما قیمت و دسترسی به قطعات یدکی است، کلید هوایی LS می‌تواند گزینه مناسبی باشد.

در هر صورت، توصیه می‌شود قبل از انتخاب یک کلید هوایی، نیازهای و مشخصات سیستم مورد نظر را به دقت بررسی کرده و با توجه به آن‌ها، گزینه‌ای مناسب انتخاب شود.
